Treuil électrique à câble CD1 - Structure compacte, léger, petite taille, fonctionnement facile, poutre roulante simple

Téléchargeur de câbles électriques CD1 Structure compacte Poids léger Petite taille Facile à utiliser

Une brève vue d'ensemble

Le modèle CD1/MD1 de levage de câbles électriques présente des caractéristiques de structure compacte, de poids léger, de petite taille et de fonctionnement facile.mais peut également être utilisé avec de nombreux types de grues électriques ou manuelles telles que la grue à grille unique, la grue à double grille, la grue en porte-à-faux et les grues à portique, etc.Le modèle MD1 de levage électrique à double vitesse de levage qui doit être utilisé au cas où le modèle CD1 de levage ne peut pas répondre aux exigences en matière de déviations fines lors des opérations de recision..

Demandes déposées

1. largement utilisés dans les usines, les ateliers, les entrepôts et bien d'autres occasions pour soulever directement des matériaux,
2. sont installés sur la poutre en acier I droite ou courbe des grues à une seule poutre pour soulever des marchandises.
3. Il peut également être utilisé avec Electric Hoist Double-beam, gantry crane et rotation des grues pour soulever différents objets et ainsi de suite.
4. Il a tant d'applications pour ses avantages, tels que: structure étroite, fonctionnement pratique, poids léger, large utilisation commune, etc.

Principales caractéristiques

• Le modèle CD1, MD1 est un petit équipement de levage, qui peut être monté sur une seule poutre, un pont, un portique et une grue à bras.
• Avec une légère modification, il peut également être utilisé comme treuil.
• Il est largement utilisé dans les usines, les mines, les ports, les entrepôts, les zones de stockage de marchandises et les magasins, essentiel pour améliorer l'efficacité du travail et les conditions de travail.
• Le modèle CD1 de levier électrique n'a qu'une vitesse normale, qui peut satisfaire à une application normale.
• Le modèle MD1 de levage électrique offre deux vitesses: vitesse normale et basse vitesse. À basse vitesse, il peut effectuer un chargement et un déchargement précis, le montage de la boîte à sable, la maintenance des machines-outils, etc.

Les avantages

• Approuvé CE.
• Construction légère et robuste.
• Faible effort pour soulever la charge maximale.
• Des crochets entièrement forgés.
• Chaîne de charge en alliage de haute qualité.
• Protection contre la peinture à l'émail durable.
• Le dispositif de protection contre la surcharge est disponible sur demande.
• Excellent service après-vente.

• Moteur:Le moteur de levage est un moteur à rotor de type conique avec freinage; c'est l'un des moteurs de meilleure qualité, qui a un couple plus grand, de sorte qu'il peut être adapté à se déplacer fréquemment, le couple maximal est de 2.4 à 3 fois le couple nominal.
• Boîte de vitesses:Chaque assemblage d'engrenage à engrenages est soutenu sur des roulements à billes ou à rouleaux, pour assurer un fonctionnement en douceur et à faible frottement.
• Le fil de fer:Les cordes de levage sont conformes aux normes d'exportation. La corde principale prise par le tambour ne glisse pas sur le côté lorsqu'elle est lâche. Le facteur de sécurité, sur la résistance nominale à la rupture de la corde est de six.
• Le tambour à corde:Le tambour est équipé d'un tuyau sans couture d'une longueur suffisante pour être enroulé en une seule couche et pour fournir un support approprié à la corde afin de minimiser l'usure abrasive.Résolution de l'arbre de tambour sur roulements à billes pour assurer un fonctionnement en douceur.
• Système de commande des appareils électriques:Le modèle CD1 et le modèle MD1 sont composés de la boîte de contact, de l'interrupteur de commande, du limiteur de coupure, la tension de fonctionnement de l'interrupteur de commande est de 380V, 36V ou 24V ((tension de sécurité).
• Le guide de la corde:Le guide de la corde est en deux moitiés, ce qui assure une facilité d'accès.Les guides de la corde de notre société est épaisse et dilatée, de sorte qu'il ne soit pas facile d'être endommagé.
• Le crochet:Le bloc crochet est testé à 150% de pleine charge avant montage.

Configuration technique

Les notes

1. La hauteur de levage standard est de 6, 9, 12, 18, 24, 30 et 36 mètres.
2. La vitesse de levage peut être simple ou double vitesse, voire multi-vitesse avec onduleurs de fréquence.
3. Le rail approprié pour le levier à basse tête est le rail de type H, et le rail de type I est également disponible.
4. Le remontage de la corde recommandé pour ce type de chariot est de 2/1, 4/2 ou 4/1.
5. La vitesse normale est de 20 m/min et 12.5, 16, 25, 30, 45 m/min sur demande.
6. L'écartement normal des rails de la double poutre est de 1200, 1500, 1800, 2100 et 2300 mm.

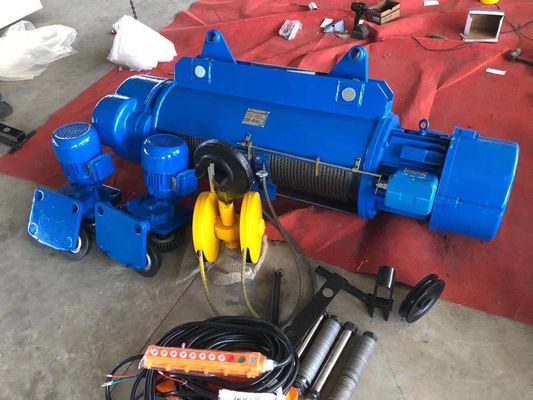

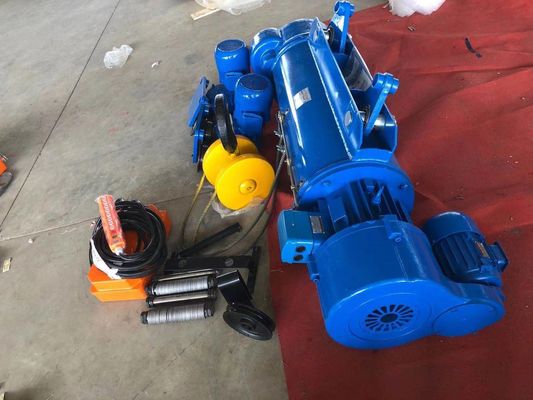

Présentation des produits
