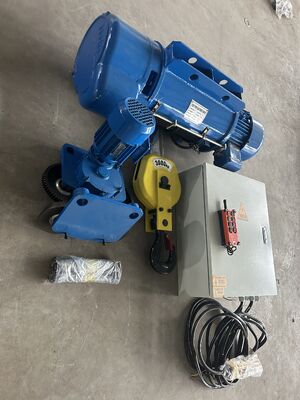

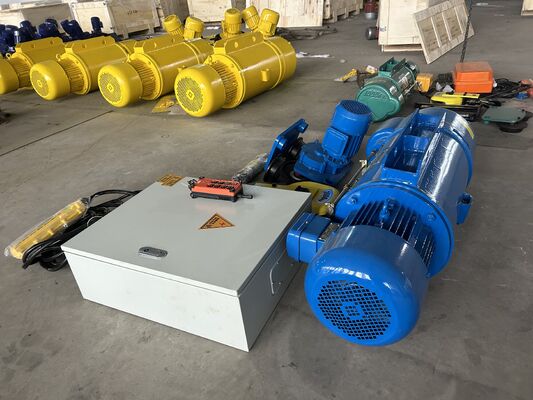

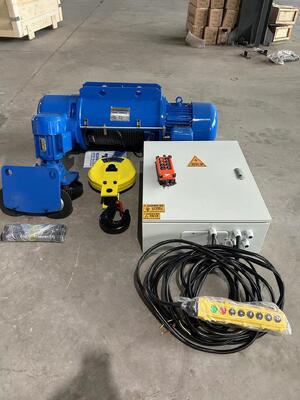

Le modèle CD1 est conçu pour être compatible avec plusieurs systèmes de grues.

Le modèle de palan électrique à câble métallique CD1/MD1 présente les caractéristiques suivantes : structure compacte, légèreté, petite taille et facilité d'utilisation. Il peut être utilisé non seulement sur les rails aériens, mais également en conjonction avec de nombreux types de ponts roulants électriques ou manuels tels que le pont roulant à poutre unique, le pont roulant à double poutre, le pont roulant en porte-à-faux et les ponts roulants à portique, etc. Le modèle de palan électrique MD1 avec une double vitesse de levage qui doit être utilisé dans le cas où le modèle de palan CD1 ne peut pas répondre aux exigences de réglages fins lors des opérations de précision. Le palan électrique à câble métallique est largement utilisé dans les usines, les ateliers, les entrepôts et de nombreuses autres occasions pour lever directement des matériaux. Il peut être installé sur la poutre en I droite ou incurvée des ponts roulants à poutre unique pour soulever des marchandises. Il peut également être utilisé avec un pont roulant à double poutre, un pont roulant à portique et des ponts roulants pivotants pour soulever différents articles, etc. Il a tellement d'applications juste pour ses avantages, tels que : structure serrée, fonctionnement pratique, légèreté, utilisation courante et ainsi de suite.

• 1. Moteur : Le moteur de levage est un moteur à rotor conique avec freinage ; c'est l'un des moteurs de la meilleure qualité, qui a un couple plus important, il peut donc être adapté aux déplacements fréquents, le couple maximum est de 2,4 à 3 fois supérieur au couple nominal.
• 2. Boîte de vitesses : La boîte de vitesses du palan a des engrenages spécialement traités pour une résistance élevée à l'usure. Chaque ensemble d'arbres à engrenages est supporté par des roulements à billes ou à rouleaux, pour assurer un fonctionnement en douceur et à faible frottement.
• 3. Câble métallique : Les câbles de levage sont conformes aux normes d'exportation. Le câble principal pris par le tambour ne glisse pas latéralement lorsqu'il est lâche. Le facteur de sécurité, sur la résistance à la rupture nominale du câble, est de six.
• 4. Tambour à câble : Un tambour de levage rainuré, un tuyau sans soudure de longueur adéquate pour être enroulé en une seule couche et pour fournir un support approprié au câble afin de minimiser l'usure abrasive est fourni. L'arbre du tambour tourne sur des roulements à billes pour assurer un fonctionnement en douceur.
• 5. Système de contrôle de l'appareil électrique : Le palan modèle CD1 et MD1 est composé du boîtier du contacteur, de l'interrupteur de commande, du limiteur de coupure, la tension de fonctionnement de l'interrupteur de commande est de 380 V, 36 V ou 24 V (tension de sécurité).
• 6. Guide-câble : Le guide-câble est en deux moitiés, assurant une accessibilité facile. Il entoure complètement le tambour afin que le câble ne puisse pas se dérouler même lorsque le palan est en état déchargé. Les guides-câbles de notre société sont épaissis et dilatés, de sorte qu'ils ne sont pas faciles à endommager.
• 7. Crochet : Le bloc crochet est testé à 150 % de la pleine charge avant l'assemblage.

1. A. La hauteur de levage standard est de 6, 9, 12, 18, 24, 30 et 36 mètres.
2. B. La vitesse de levage peut être à une seule vitesse ou à deux vitesses, voire à plusieurs vitesses avec des variateurs de fréquence.
3. C. Le rail approprié pour le palan à faible hauteur est le rail de type H, et le rail de type I est également disponible.
4. D. Le moufle de câble recommandé pour ce type de palan est 2/1, 4/2 ou 4/1.
5. E. La vitesse de déplacement normale est de 20 m/min, et 12,5, 16, 25, 30, 45 m/min sur demande.
6. F. L'écartement normal des rails de la poutre double est de 1200, 1500, 1800, 2100 et 2300 mm.
