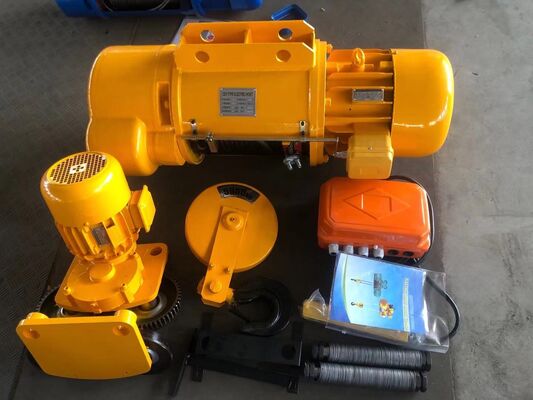

Structure compacte adaptée au montage sur les grues à poutre unique et les grues à volet

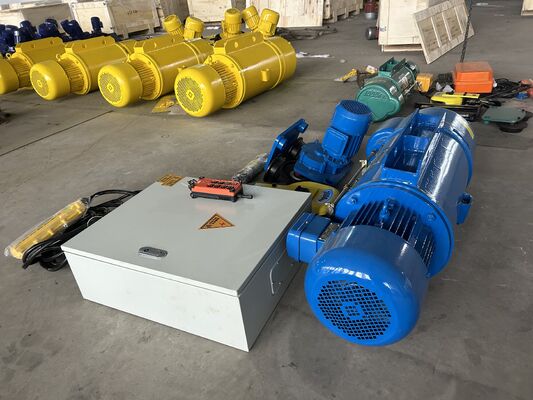

Le palan électrique à câble métallique CD, MD est un équipement de levage de petite taille, qui peut être monté sur un pont roulant bipoutre, un pont roulant monopoutre et une potence. Avec un poids léger, une petite taille, une structure compacte, un fonctionnement stable, etc. Il peut également être utilisé comme treuil.

Il est largement utilisé dans les usines, les mines, les ports, les entrepôts, les zones de stockage de marchandises et les magasins, essentiel pour augmenter l'efficacité du travail et améliorer les conditions de travail. Le palan électrique à câble métallique CD n'a qu'une seule vitesse normale, ce qui peut satisfaire une application normale. Le palan électrique à câble métallique MD offre deux vitesses : vitesse normale et basse vitesse. À basse vitesse, il peut effectuer un chargement et un déchargement précis, le montage de bacs à sable, l'entretien des machines-outils, etc.

1. Excellente conception.
2. Utilisez des composants de marque de renommée mondiale, y compris des composants pneumatiques, des composants électriques et des composants de fonctionnement.
3. Contrôle progressif et fonctionnement en douceur.
4. Haute automatisation et fonctionnement intelligent, pas de pollution
5. Surveillance de la sécurité, fonctions plus étendues.

• Moteur :Le moteur du palan est un moteur à rotor conique avec freinage ; c'est l'un des moteurs de la meilleure qualité, qui a un couple plus important, il peut donc être adapté aux déplacements fréquents, le couple maximum est de 2,4 à 3 fois supérieur au couple nominal.
• Boîte de vitesses :La boîte de vitesses du palan a des engrenages spécialement traités pour une résistance élevée à l'usure. Chaque ensemble d'arbre à engrenages est supporté par des roulements à billes ou à rouleaux, pour assurer un fonctionnement en douceur et à faible frottement.
• Câble métallique :Les câbles de levage sont conformes aux normes d'exportation. Le câble principal pris par le tambour ne glisse pas latéralement lorsqu'il est lâche. Le facteur de sécurité, sur la résistance à la rupture nominale du câble, est de six.
• Tambour à câble :Un tambour de levage rainuré, un tuyau sans soudure de longueur adéquate pour être enroulé en une seule couche et pour fournir un support approprié au câble afin de minimiser l'usure abrasive est fourni. L'arbre du tambour repose sur des roulements à billes pour assurer un fonctionnement en douceur.

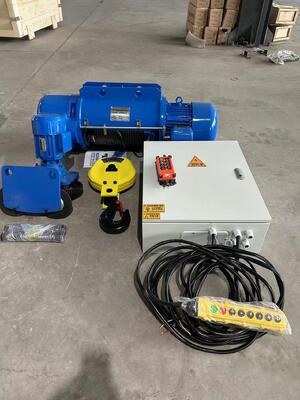

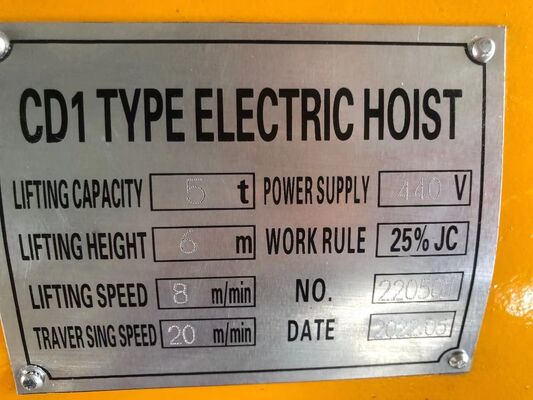

• Système de contrôle de l'appareil électrique :Le palan modèle CD1 et MD1 est composé du boîtier du contacteur, de l'interrupteur de commande, du limiteur de coupure, la tension de fonctionnement de l'interrupteur de commande est de 380V, 36V ou 24V (tension de sécurité).
• Guide-câble :Le guide-câble est en deux moitiés, assurant une accessibilité facile. Il entoure complètement le tambour afin que le câble ne puisse pas se dérouler même lorsque le palan est en état non chargé. Les guides-câbles de notre société sont épaissis et dilatés, de sorte qu'ils ne sont pas faciles à endommager.
• Crochet :Le bloc crochet est testé à 150 % de la pleine charge avant l'assemblage.

1. La hauteur de levage standard est de 6, 9, 12, 18, 24, 30 et 36 mètres.
2. La vitesse de levage peut être à une seule vitesse ou à deux vitesses, voire à plusieurs vitesses avec des variateurs de fréquence.
3. Le rail approprié pour le palan à faible hauteur sous plafond est un rail de type H, et un rail de type I est également disponible.
4. Le câblage recommandé de ce type de palan est 2/1, 4/2 ou 4/1.
5. La vitesse de déplacement normale est de 20 m/min, et 12,5, 16, 25, 30, 45 m/min sur demande.
6. L'écartement normal des rails de la poutre double est de 1200, 1500, 1800, 2100 et 2300 mm.
