Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Chariot de camion d'extrémité de Crane End Carriage Motor Traveling pour grue simple/double de poutr | Source d'énergie: | 3 phase 380V 50HZ |
---|---|---|---|
Caractéristique de grue: | Grue simple d'Oveherd de poutre | Mécanisme de levage: | Chariot électrique |
Méthode de contrôle: | À télécommande sans fil | Capacité de chargement évaluée: | 1~20t |
Envergure: | Comme vous demandez | ||
Surligner: | pont roulant de chariot d'extrémité,chariot d'extrémité de grue |

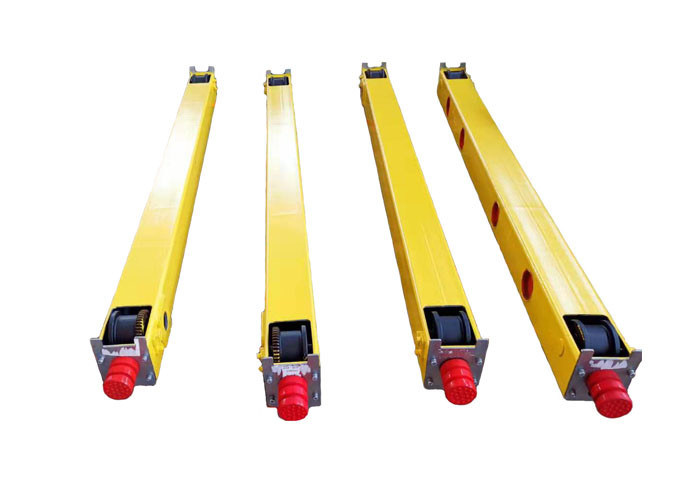

Chariot de camion d'extrémité de Crane End Carriage Motor Traveling pour grue simple/double de poutre
Introduction de dossier de produit :
Les chariots d'extrémité de marque de JCYC est un composant important installé aux deux extrémités de la poutre principale du pont roulant pour soutenir le pont dans le ciel.
Le chariot d'extrémité inclut deux parts, une roue et un cadre de poutre d'extrémité. Le cadre de poutre d'extrémité se compose de couvercle supérieur, de plat de Web, et de couvercle inférieur. Le plat de connexion et l'acier d'angle sont attachés avec des boulons.
Installation de produit :
Mettez le plat de connexion sur le dessus du chariot d'extrémité, alignez
Plaçant Pin Hole et mettre les goupilles de positionnement flexibles de sur
le holeφ10x30 dans le trou pour fixer le plat de connexion. Reliez
le plat de connexion et le chariot d'extrémité avec le boulon M16x70.
Presse les deux incidences dans les deux côtés des roues et alors
mettez-le dans le chariot d'extrémité ; Fixez les roues avec l'axe et la douille d'axe.
Fixez l'axe avec le plateau d'axe ; Fixez le plateau d'axe avec des boulons.
Installez le tampon en caoutchouc sur le plat de joint et avez puis fixé le plat de joint sur les deux extrémités du chariot d'extrémité avec des boulons.
Ce plat de montage est utilisé pour l'installation de parenthèse de collecteur de courant au site. Enlevez le plat de montage quand installer la parenthèse de collecteur de courant, soudant la parenthèse sur le plat de montage et puis fixer le plat de montage sur le chariot d'extrémité avec des boulons.
Paramètres techniques de produit :
Modèle | Grue | Rectangulaire Tube en acier |
Taille de roue | Puissance de moteur | S1 (millimètre) |
S2 (millimètre) |
W1 (millimètre) |
W2 (millimètre) |
GL125-15 | 1t-7.5m | 150*150*6 | W125*60 | 0.3KW*2 | 1500 | 1300 | 400 | 500 |
GL125-20 | 1t-11.5m | 2000 | 1800 | 400 | 500 | |||
GL125-25 | 1t-16.5m | 2500 | 2300 | 400 | 500 | |||
GL160-15 | 2t/3t-7.5m | 150*200*8 | W160*70 | 0.4KW*2 | 1500 | 1200 | 400 | 500 |
GL160-20 | 2t/3t-11.5m | 2000 | 1700 | 400 | 500 | |||
GL160-25 | 2t/3t-16.5m | 2500 | 2200 | 400 | 500 | |||
GL160-30 | 2t/3t-22.5m | 3000 | 2700 | 500 | 600 | |||
GL160-35 | 2t/3t-28.5m | 3500 | 3200 | 600 | 700 | |||
GL200-20 | 5t-11.5m | 150*250*8 | W200*70 | 0.4KW*2 | 2000 | 1700 | 400 | 500 |
GL200-25 | 5t-16.5m | 2500 | 2200 | 400 | 500 | |||
GL200-30 | 5t-22.5m | 0.75KW*2 | 3000 | 2700 | 500 | 600 | ||
GL200-35 | 5t-28.5m | 3500 | 3200 | 600 | 700 | |||
GL250-20 | 10t-11.5m | 200*250*8 | W250*80 | 0.75KW*2 | 2000 | 1600 | 400 | 500 |
GL250-25A | 10t-16.5m | 2500 | 2100 | 500 | 600 | |||
GL250-30A | 10t-22.5m | 1.1KW*2 | 3000 | 2600 | 500 | 600 | ||
GL250-35A | 10t-28.5m | 3500 | 3100 | 700 | 800 | |||
GL250-25B | 16t-16.5m | 200*300*8 | W250*80 | 1.1KW*2 | 2500 | 2100 | 600 | 700 |
GL250-30B | 16t-22.5m | 3000 | 2600 | 700 | 800 | |||
GL250-35B | 16t-28.5m | 1.5KW*2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | 20t-16.5m | 200*400*8 | W315*90 | 1.5KW*2 | 3000 | 2500 | 700 | 800 |
GL315-35 | 20t-22.5m | 3500 | 3000 | 700 | 800 |

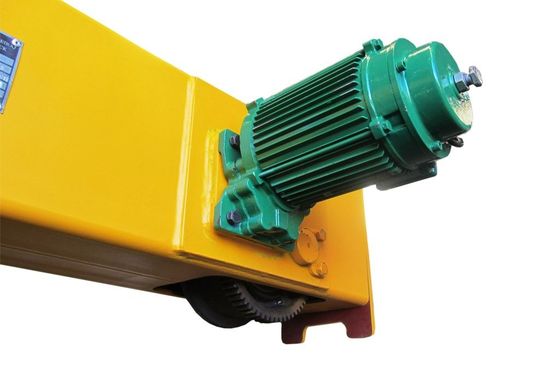

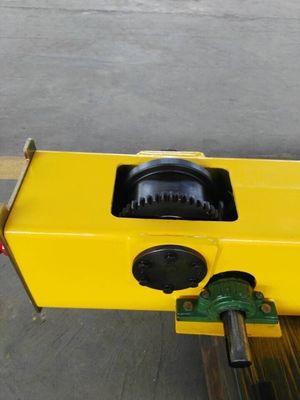

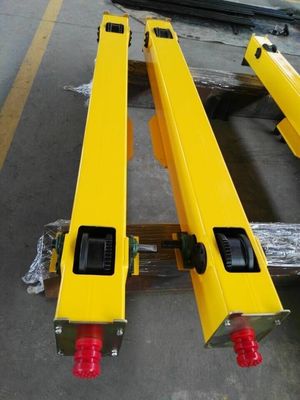

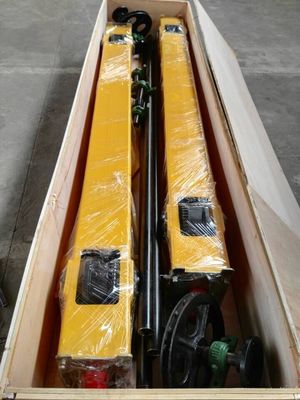

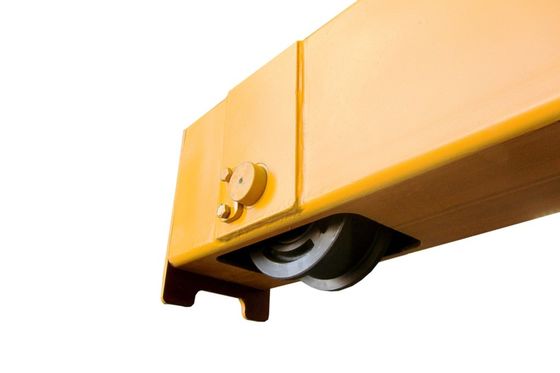

Exposition de produit :
