Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie
  • name
  • name
  • name
  • name
  • name
  • name
  • name

Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie

MOQ: 1 jeu
Prix: Négociable
Standard Packaging: CAISSE DE CONTRE-PLAQUÉ
Delivery Period: 15 à 20 jours ouvrables
Payment Method: L / C, T / T, Western Union
Supply Capacity: 200 à 300 ensembles par semaine
Detail Information
Product Description
Detail Information
Lieu d'origine
La Chine
Nom de marque
JCYC
Certification
CE & ISO9001
Numéro de modèle
GL
Nom du produit:
Chariot de camion d'extrémité de déplacement de moteur de chariot d'extrémité de grue pour g
Source d'alimentation:
3 phase 380V 50Hz
Caractéristique de la grue:
Grue de manutention monopoutre
Mécanisme de levage:
Chariot électrique
Méthode de contrôle:
Télécommande sans fil
Capacité de chargement nominale:
1~20T
Portée:
Comme vous le demandez.
Mettre en évidence:

pont roulant de chariot d'extrémité

,

chariot d'extrémité de grue

Product Description

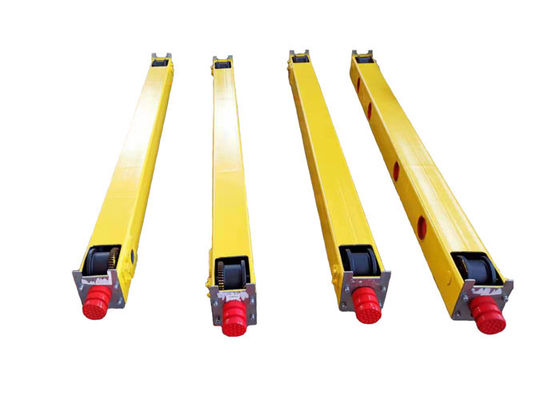

Chariot d'extrémité de pont roulant, chariot de translation pour pont roulant simple/double poutre


Brève introduction du produit :



Les chariots d'extrémité de la marque JCYC sont un composant important installé aux deux extrémités de la poutre principale du pont roulant pour supporter le pont dans le ciel.
Le chariot d'extrémité comprend deux parties, une roue et un châssis d'extrémité. Le châssis d'extrémité est composé d'une plaque de recouvrement supérieure, d'une plaque d'âme et d'une plaque de recouvrement inférieure. La plaque de connexion et la cornière sont fixées avec des boulons.





Installation du produit :



1. Installation de la plaque de connexion

Placez la plaque de connexion sur le dessus du chariot d'extrémité, alignez le

trou de goupille de positionnement et placez les goupilles de positionnement flexibles dans

le trou φ10x30 dans le trou pour fixer la plaque de connexion. Connectez

la plaque de connexion et le chariot d'extrémité avec un boulon M16x70.

Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 0



2. Installation de la roue

Appuyez sur les deux roulements dans les deux côtés des roues, puis

placez-les dans le chariot d'extrémité ; Fixez les roues avec l'arbre et le manchon d'arbre.Fixez l'arbre avec la plaque d'arbre ; Fixez la plaque d'arbre avec des boulons.

3. Installation de la plaque d'étanchéité et du tampon en caoutchouc

Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 1





Installez le tampon en caoutchouc sur la plaque d'étanchéité, puis fixez la plaque d'étanchéité sur les deux extrémités du chariot d'extrémité avec des boulons.

4. Installation de la plaque de montage du collecteur de courant

Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 2



Cette plaque de montage est utilisée pour l'installation du support de collecteur de courant sur site. Retirez la plaque de montage lors de l'installation du support de collecteur de courant, soudez le support sur la plaque de montage, puis fixez la plaque de montage sur le chariot d'extrémité avec des boulons.

Paramètres techniques du produit :

Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 3




Modèle



Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 4



Grue Rectangulaire Tube d'acier
Taille des roues		 Puissance du moteur S1 (mm)
GL125-15		 (mm)
GL125-15		 (mm)
GL125-15		 (mm)
GL125-15
1t-7,5m 150*150*6 W125*60 0,3KW*2 1500 1200 400 500 600
1t-11,5m 2000 1600 400 500 600
1t-16,5m 2500 700 400 500 600
2t/3t-7,5m 150*200*8 W160*70 0,4KW*2 2000 1200 400 500 600
2t/3t-11,5m 2000 1600 400 500 600
2t/3t-16,5m 2500 700 400 500 600
2t/3t-22,5m 3000 700 500 600 700
2t/3t-28,5m 3500 3000 600 700 800
5t-11,5m 150*250*8 W200*70 0,4KW*2 2000 1600 400 500 600
5t-16,5m 2500 700 400 500 600
5t-22,5m 0,75KW*2 2000 700 500 600 700
5t-28,5m 3500 3000 600 700 800
10t-11,5m 200*250*8 W250*80 1,1KW*2 2000 1600 400 500 600
10t-16,5m 2500 700 600 600 700
10t-22,5m 1,1KW*2 2500 700 700 600 700
10t-28,5m 3500 3000 700 800 Présentation du produit :
16t-16,5m 200*300*8 W250*80 1,1KW*2 2500 700 600 700 800
16t-22,5m 3000 700 700 800 Présentation du produit :
16t-28,5m 1,5KW*2 3000 3000 700 800 Présentation du produit :
20t-16,5m 200*400*8 W315*90 1,5KW*2 3000 700 700 800 Présentation du produit :
20t-22,5m 3500 3000 700 800 Présentation du produit :





Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 5

Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 6

Carrosserie de fin de grue moteur Voyage de fin de camion Carrosserie 7
