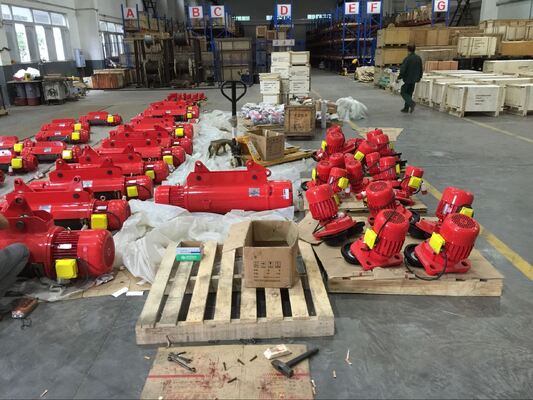

Treuil électrique à câble CD1 MD1 Modèle Structure compacte Léger Petite taille Facile à utiliser Convient aux rails aériens

CD Electric Wire Rope Hoist With Wireless Remote Control MD Type Singel or Double Speed

Aperçu rapide

Le palan électrique à câble métallique modèle CD1/MD1 présente les caractéristiques d'une structure compacte, d'un poids léger, d'une petite taille et d'une utilisation facile. Il peut être utilisé non seulement sur les rails aériens, mais également en conjonction avec de nombreux types de grues électriques ou manuelles telles que la grue à poutre unique, la grue à double poutre, la grue en porte-à-faux et les ponts roulants, etc. Le modèle de palan électrique MD1 avec une double vitesse de levage qui doit être utilisé dans le cas où le modèle de palan CD1 ne peut pas répondre aux exigences pour des ajustements fins lors d'opérations de précision.

Domaines d'application

1. largement utilisé dans les usines, les ateliers, les entrepôts et de nombreuses autres occasions pour hisser directement des matériaux,
2. installé sur la poutre en I droite ou incurvée des ponts roulants à poutre unique pour soulever des marchandises.
3. Il peut également être utilisé avec un palan électrique à double poutre, un pont roulant et des grues pivotantes pour hisser différents articles, etc.
4. Il a tellement d'utilisations d'application juste pour ses avantages, tels que : structure serrée, fonctionnement pratique, poids léger, utilisation courante étendue, etc.

Principales caractéristiques

• Le palan électrique à câble métallique modèle CD1, MD1 est un équipement de levage de petite taille, qui peut être monté sur une poutre unique, un pont, un portique et une grue à bras.
• Avec une légère modification, il peut également être utilisé comme treuil.
• Il est largement utilisé dans les usines, les mines, les ports, les entrepôts, les zones de stockage de marchandises et les magasins, essentiel pour augmenter l'efficacité du travail et améliorer les conditions de travail.
• Le palan électrique modèle CD1 n'a qu'une vitesse normale, ce qui peut satisfaire une application normale.
• Le palan électrique modèle MD1 offre deux vitesses : vitesse normale et basse vitesse. À basse vitesse, il peut effectuer un chargement et un déchargement précis, le montage d'une boîte à sable, l'entretien des machines-outils, etc.

Avantages

• Approuvé CE.
• Construction légère et robuste.
• Faible effort pour soulever la charge maximale.
• Crochets entièrement forgés.
• Chaîne de charge en alliage de haute qualité.
• Protection durable avec peinture émaillée cuite au four.
• Dispositif de protection contre les surcharges disponible sur demande.
• Excellent service après-vente.

• Moteur :Le moteur de levage est un moteur à rotor conique avec freinage ; c'est l'un des moteurs de la meilleure qualité, qui a un couple plus important, il peut donc être adapté aux déplacements fréquents, le couple maximum est de 2,4 à 3 fois supérieur au couple nominal.
• Boîte de vitesses :La boîte de vitesses du palan a des engrenages spécialement traités pour une résistance élevée à l'usure. Chaque ensemble d'arbre à engrenages est supporté par des roulements à billes ou à rouleaux, pour assurer un fonctionnement en douceur et à faible frottement.
• Câble métallique :Les câbles de levage sont conformes aux normes d'exportation. Le câble principal pris par le tambour ne glisse pas latéralement lorsqu'il est lâche. Le facteur de sécurité, sur la résistance à la rupture nominale du câble, est de six.
• Tambour à câble :Un tambour de levage rainuré, un tuyau sans soudure de longueur adéquate pour être enroulé en une seule couche et pour fournir un support approprié au câble afin de minimiser l'usure abrasive est fourni. L'arbre du tambour résout sur des roulements à billes pour assurer un fonctionnement en douceur.
• Système de contrôle de l'appareil électrique :Le palan modèle CD1 et MD1 est composé du boîtier du contacteur, de l'interrupteur de commande, du limiteur de coupure, la tension de fonctionnement de l'interrupteur de commande est de 380 V, 36 V ou 24 V (tension de sécurité).
• Guide-câble :Le guide-câble est en deux moitiés, assurant une accessibilité facile. Il entoure complètement le tambour afin que le câble ne puisse pas se dérouler même lorsque le palan est en état déchargé. Les guides-câbles de notre société sont épaissis et dilatés, de sorte qu'ils ne sont pas faciles à endommager.
• Crochet :Le bloc crochet est testé à 150 % de la pleine charge avant l'assemblage.

Configuration technique

Remarques

1. La hauteur de levage standard est de 6, 9, 12, 18, 24, 30 et 36 mètres.
2. La vitesse de levage peut être à une seule vitesse ou à deux vitesses, voire à plusieurs vitesses avec des variateurs de fréquence.
3. Le rail approprié pour le palan à faible hauteur est le rail de type H, et le rail de type I est également disponible.
4. Le câblage recommandé de ce type de palan est 2/1, 4/2 ou 4/1.
5. La vitesse de déplacement normale est de 20 m/min, et 12,5, 16, 25, 30, 45 m/min sur demande.
6. L'écartement normal des rails de la poutre double est de 1200, 1500, 1800, 2100 et 2300 mm.
