Grue 5t de câble métallique de fil électrique de la vitesse courante 20m/min pour l'exploitation et le chantier naval
Bref aperçu
Le modèle de la grue CD1/MD1 de câble métallique de fil électrique ont des caractéristiques d'opération de structure, légère, de petite taille et facile compacte. Il peut être
utilisé non seulement sur les rails aériens, mais être employé également en même temps que beaucoup de types de grues électriques ou manuelles telles que
grue simple-grider, la double-grider grue, la grue en porte-à-faux et les grues de portique etc. La grue eletric MD1 modèle avec le double
vitesse de levage qui devrait être employée au cas où pendant où le modèle CD1 de grue ne peut pas répondre aux exigences pour des abjustments fins
opérations de recision.
Caractéristiques principales
* CD1 modèle, grue de câble métallique de fil électrique MD1 est un équipement de levage de petite taille, qui peut être monté sur la grue simple de poutre, de pont, de portique et de bras.
* avec la légère modification, il peut également être employé comme treuil.
* il est très utilisé dans les usines, mines, ports, entrepôts, des zones de stockage et des magasins de cargaison, essentiels en soulevant l'efficacité de fonctionnement et en améliorant des conditions de travail.
* la grue CD1 électrique modèle a seulement la vitesse normale, qui peut satisfaire l'application normale.
* la grue MD1 électrique modèle fournit deux vitesses : vitesse et à vitesse réduite normaux. À un à vitesse réduite, elle peut faire le chargement précis et le déchargement, mounding de la boîte de sable, entretien des machines-outils. etc.
Avantages
> Moteur : Le moteur de grue est un type de chandelle moteur de rotor avec le freinage ; il est l'un des meilleurs moteurs de qualité, qui a le couple d'orge à quatre rangs heu, ainsi il peut être adapté au déplacement fréquemment, le couple maximum est 2.4-3 temps que le couple évalué.
> Réducteur de transmission : Le réducteur de transmission de grue a particulièrement traité des vitesses pour la résistance à l'usure élevée. Chaque ensemble d'axe adapté est soutenu sur la boule ou les roulements à rouleaux, pour assurer lisse, opération de bas-frottement.
> Câble métallique : En levant des cordes conformez-vous aux normes d'exportation. La principale corde prise par le tambour ne glisse pas en longueur si lâche. Le facteur de la sécurité, sur la résistance à la rupture nominale de la corde est six.
> Tambour de corde : Tambour de grue cannelé, tuyau sans couture de à longueur appropriée à enrouler dans une couche et à l'eproper de provid
le soutien de la corde pour réduire au minimum l'usage abrasif est fourni. L'axe de tambour résout sur des roulements à billes pour assurer le bon fonctionnement.
> Système de commande électrique d'appareil : La grue CD1 et MD1 modèle se compose de boîte de contacteur, commutateur de commande, limiteur de coupure, la tension locale du commutateur de commande est 380V, 36V ou 24V (tension de sécurité).
> Guide-câble : Le guide-câble est dans deux moitiés, assurant l'accessibilité facile. Il encercle le tambour complètement de sorte que la corde ne puisse pas dérouler même lorsque la grue est en état déchargé. Les guides-câbles de notre société est de s'épaissir et a dilaté, de sorte qu'il ne soit pas facile d'être endommagé.
> Crochet : Le bloc de crochet est examiné à 150 % du chargement complet devant assemblée.
Configuration technique
| Modèle |
Capacité de levage (t) |
Taille de levage (m) |
Vitesse de levage (m/min) |
Vitesse courante (m/min) |
Type de câble métallique |
Câble métallique de Dia.of (millimètres) |
Je rayonne le type de voie |
Devoir fonctionnant |
Moteur de levage |
| Puissance (kilowatts) |
R.P.M (r/min) |
| CD1-0.25 |
0,25 |
3.6.9.12 .18 |
8 |
20 |
6*19 |
3,6 |
16-22b |
M3 |
0,4 |
1380 |
| CD1-0.5 |
0,5 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
4,8 |
16-28b |
M3 |
0,8 |
1380 |
| CD1-1 |
1 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
7,4 |
16-28b |
M3 |
1,5 |
1380 |
| CD1-2 |
2 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| CD1-3 |
3 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4,5 |
1380 |
| CD1-5 |
5 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7,5 |
1380 |
| CD1-10 |
10 |
3.6.9.12 .18 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
3.6.9.12 .18 |
3,5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| CD1-20 |
20 |
3.6.9.12 .18 |
3,5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400 |
|
Notes
A. La taille de levage standard est de 6, 9, 12, 18, 24, 30 et 36 mètres.
B. La vitesse de levage peut être vitesse simple ou double vitesse, même à plusieurs vitesses avec des inverseurs de fréquence.
C. Le rail approprié pour la grue de bas-espace libre est rail de type h, et le rail de type je est également disponible.
D. Reeving recommandé de corde de ce genre de grue est 2/1, 4/2 ou 4/1.
E. La vitesse de déplacement normale est 20m/min, et 12,5, 16, 25, 30, 45m/min par demande.
F. La mesure normale de rail de la double-poutre est 1200, 1500, 1800, 2100 et 2300mm.

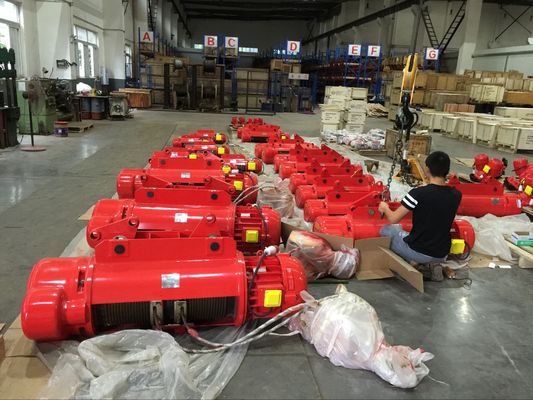

Exposition de produit :
