Capacité adaptée aux besoins du client et grue électrique de levage de treuil de câble métallique de taille pour le levage
Introduction générale

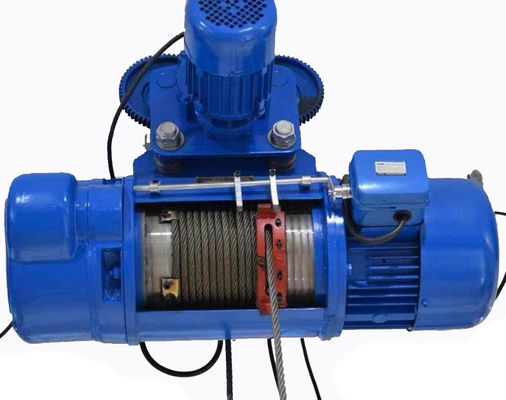

Le CD, grue de câble métallique de fil électrique de DM est un équipement de levage de petite taille, qui peut être monté sur la grue simple de pont en poutre et la grue de portique simple de poutre et la grue de potence. Avec la structure légère, de petite taille, compacte, l'opération stable, etc. Il peut également être employé comme treuil.
Il est très utilisé dans les usines, mines, ports, entrepôts, des zones de stockage et des magasins de cargaison, essentiels en soulevant l'efficacité de fonctionnement et en améliorant des conditions de travail. La grue de câble métallique de fil électrique de CD a seulement une vitesse normale, qui peut satisfaire l'application normale. La grue de câble métallique de fil électrique de DM fournit deux vitesses : vitesse et à vitesse réduite normaux. À un à vitesse réduite, elle peut faire le chargement précis et le déchargement, mounding de la boîte de sable, l'entretien des machines-outils, etc.
Caractéristiques
|
|
|
Capacité d'ascenseur
|
0.25T à 32T
|
|
Taille de levage
|
6/9/12/18/36M ou d'autres
|
|
Devoir de travail
|
A4
|
|
Alimentation d'énergie
|
380V/50HZ/3P
|
|
Température ambiante
|
-20 | +40 degrés
|
|
Partie électrique
|
Marque de CHINT, C.A. de la tension 36V de contrôle
|
|
Peintures
|
l'Anti-rouillement peignent + peinture de finition + peinture de finition
|
|
Poutre principale
|
Q235B en forme de boîte et matériel
|
|
Camion d'extrémité
|
Chariot d'extrémité avec des accessoires, matériel Q235B
|
|
Crochet
|
Type forgé du crochet « C » avec la sécurité
|
|
Méthode de contrôle
|
Contrôle à télécommande (marque de TELECRANE) et en suspens
|
|
Piste
|
Numéro de type P24 avec des accessoires
|
|
Barre omnibus
|
Modèle 3P×16MM2
Type sans couture avec des accessoires comprenant le collecteur et les tendeurs de courant
|
|
|
|
Vitesse de levage
|
8M/Min
|
|
Moteur de levage
|
ZD31-4-3KW (marque de Nanjing de Chinois)
|
|
Câble métallique
|
Ø15mm, structure 6×37+NF
|
|
|
|
Vitesse de déplacement
|
20m/min
|
|
Moteur de déplacement
|
Marque de ZDY12-4-0.4KWChinese Nanjing
|
|
Roue de déplacement
|
/
|
Caractéristique principale
1) Excellente conception.
2) emploient les composants de renommée mondiale de marque, y compris les composants pneumatiques, les composants électriques et les composants de fonctionnement.
3) contrôle de Stepless et bon fonctionnement.
4) automation élevée et opération intelligente, aucune pollution
5) contrôle de la sécurité, des fonctions plus prolongées.
Fiche technique technique
| Modèle |
Capacité de levage (t) |
Taille de levage (m) |
Vitesse de levage (m/min) |
Vitesse courante (m/min) |
Type de câble métallique |
Câble métallique de Dia.of (millimètres) |
Je rayonne le type de voie |
Devoir fonctionnant |
Moteur de levage |
| Puissance (kilowatts) |
R.P.M (r/min) |
Alimentation d'énergie |
| CD1-0.25 |
0,25 |
3-9 |
8 |
20 |
6*19 |
3,6 |
16-22b |
M3 |
0,4 |
1380 |
220-440V 50/60HZ 3Phase |
| CD1-0.5 |
0,5 |
6-12 |
8 |
20 |
6*37+1 |
4,8 |
16-28b |
M3 |
0,8 |
1380 |
| CD1-1 |
1 |
6-30 |
8 |
20 |
6*37+1 |
7,4 |
16-28b |
M3 |
1,5 |
1380 |
| CD1-2 |
2 |
6-30 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| CD1-3 |
3 |
6-30 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4,5 |
1380 |
| CD1-5 |
5 |
6-30 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7,5 |
1380 |
| CD1-10 |
10 |
6-30 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
6-30 |
3,5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| CD1-20 |
20 |
6-30 |
3,5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400
|
> Moteur : Le moteur de grue est un type de chandelle moteur de rotor avec le freinage ; il est l'un des meilleurs moteurs de qualité, qui a le couple d'orge à quatre rangs heu, ainsi il peut être adapté au déplacement fréquemment, le couple maximum est 2.4-3 temps que le couple évalué.
> Réducteur de transmission : Le réducteur de transmission de grue a particulièrement traité des vitesses pour la résistance à l'usure élevée. Chaque ensemble d'axe adapté est soutenu sur la boule ou les roulements à rouleaux, pour assurer lisse, opération de bas-frottement.
> Câble métallique : En levant des cordes conformez-vous aux normes d'exportation. La principale corde prise par le tambour ne glisse pas en longueur si lâche. Le facteur de la sécurité, sur la résistance à la rupture nominale de la corde est six.
> Tambour de corde : Tambour de grue cannelé, tuyau sans couture de à longueur appropriée à enrouler dans une couche et à l'eproper de provid
le soutien de la corde pour réduire au minimum l'usage abrasif est fourni. L'axe de tambour résout sur des roulements à billes pour assurer le bon fonctionnement.
> Système de commande électrique d'appareil : La grue CD1 et MD1 modèle se compose de boîte de contacteur, commutateur de commande, limiteur de coupure, la tension locale du commutateur de commande est 380V, 36V ou 24V (tension de sécurité).
> Guide-câble : Le guide-câble est dans deux moitiés, assurant l'accessibilité facile. Il encercle le tambour complètement de sorte que la corde ne puisse pas dérouler même lorsque la grue est en état déchargé. Les guides-câbles de notre société est de s'épaissir et a dilaté, de sorte qu'il ne soit pas facile d'être endommagé.
> Crochet : Le bloc de crochet est examiné à 150 % du chargement complet devant assemblée.
Notes
A. La taille de levage standard est de 6, 9, 12, 18, 24, 30 et 36 mètres.
B. La vitesse de levage peut être vitesse simple ou double vitesse, même à plusieurs vitesses avec des inverseurs de fréquence.
C. Le rail approprié pour la grue de bas-espace libre est rail de type h, et le rail de type je est également disponible.
D. Reeving recommandé de corde de ce genre de grue est 2/1, 4/2 ou 4/1.
E. La vitesse de déplacement normale est 20m/min, et 12,5, 16, 25, 30, 45m/min par demande.
F. La mesure normale de rail de la double-poutre est 1200, 1500, 1800, 2100 et 2300mm.

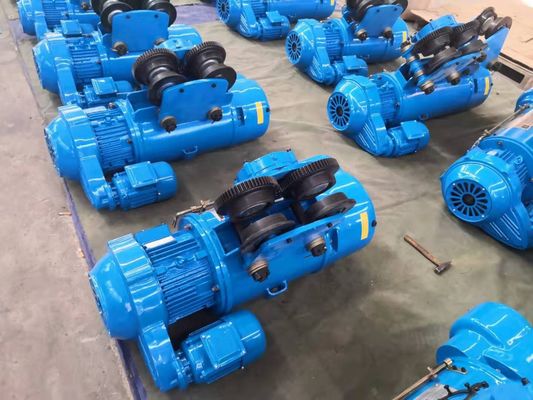

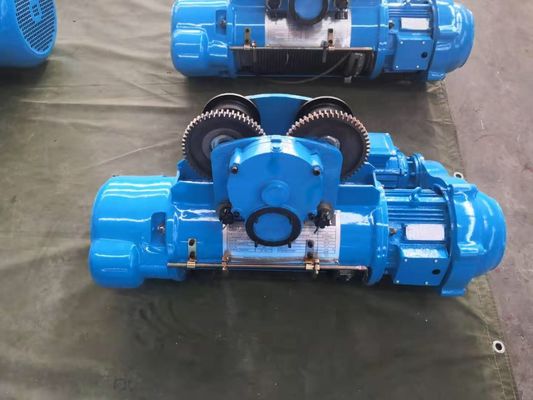

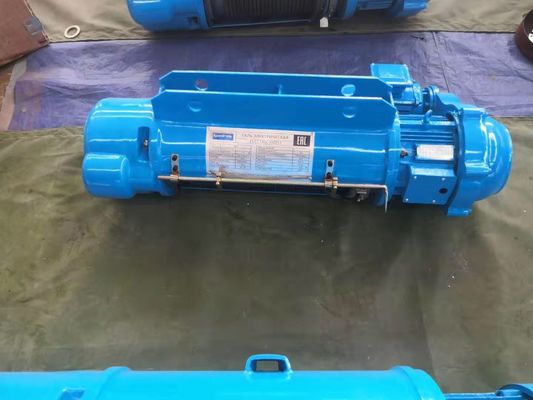

Exposition d'usine
