Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Chariot courant supérieur d'extrémité de poutre simple européenne de style de grue | Type: | Style européen |
---|---|---|---|
Poutre: | Poutre simple | Voyage: | Fonctionnement supérieur |
Application: | Pont roulant de type européen | Service après-vente fourni: | Machine disponible pour entretenir des machines à l'étranger, appui en ligne, aucun service d'outre- |
Surligner: | pont roulant de chariot d'extrémité,chariot d'extrémité de grue |

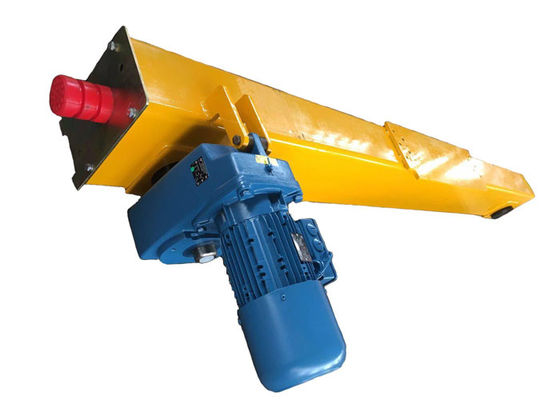

Chariot courant supérieur d'extrémité de poutre simple européenne de style de grue
Description de produit :
Le chariot courant supérieur d'extrémité de poutre simple européenne de style de la grue est un équipement de levage populaire et rentable utilisé dans un grand choix de domaines et de secteurs, tels que fabriquer, minning, industrie chimique et aciéries. Le pont roulant vient dans quatre configurations principales, y compris poutre simple/double, chariot d'extrémité, fonctionnement supérieur et système underhung. Nos ponts roulants peuvent également être adaptés aux besoins du client conçus et construits pour adapter à vos équipements de levage spéciaux.
Paramètres techniques de produit :
Modèle | Grue | Rectangulaire Tube en acier |
Taille de roue | Puissance de moteur (20m/min) |
Puissance de moteur (30m/min) |
S1 (millimètre) |
S2 (millimètre) |
W1 (millimètre) |
W2 (millimètre) |
EUS90-15 | 1.6t-7.5m | 150*150*6 | U90*60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
EUS90-20 | 1.6t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS90-25 | 1.6t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS90-30 | 1.6t-22.5m | 3000 | 2800 | 400 | 550 | ||||
EUS125-15 | 3.2t-7.5m | 150*200*8 | U125*60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
EUS125-20 | 3.2t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS125-25 | 3.2t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS125-30 | 3.2t-22.5m | 3000 | 2800 | 500 | 650 | ||||
EUS125-35 | 3.2t-28.5m | 3500 | 3300 | 600 | 750 | ||||
EUS160-15 | 6.3t-7.5m | 150*250*8 | U160*70 | FA37-0.55KW | FA37-0.75KW | 1500 | 1200 | 400 | 550 |
EUS160-20 | 6.3t-11.5m | 2000 | 1700 | 400 | 550 | ||||
EUS160-25 | 6.3t-16.5m | 2500 | 2200 | 400 | 550 | ||||
EUS160-30 | 6.3t-22.5m | 3000 | 2700 | 500 | 650 | ||||
EUS160-35 | 6.3t-28.5m | 3500 | 3200 | 600 | 750 | ||||
EUS200-20 | 12.5t-11.5m | 200*250*8 | U200*70 | FA47-0.75KW | FA47-1.1KW | 2000 | 1700 | 500 | 650 |
EUS200-25 | 12.5t-16.5m | 2500 | 2200 | 500 | 650 | ||||
EUS200-30 | 12.5t-22.5m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
EUS200-35 | 12.5t-28.5m | 3500 | 3200 | 700 | 850 | ||||
EUS250-20 | 16t/20t-11.5m | 200*300*8 | U250*80 | FA57-1.1KW | FA57-1.5KW | 2000 | 1600 | 500 | 650 |
EUS250-25 | 16t/20t-16.5m | 2500 | 2100 | 600 | 750 | ||||
EUS250-30 | 16t/20t-22.5m | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
EUS250-35 | 16t/20t-28.5m | 3500 | 3100 | 700 | 850 |
Installation de produit :
Mettez le plat de connexion sur le dessus du chariot d'extrémité, alignez
Plaçant Pin Hole et mettre les goupilles de positionnement flexibles de sur
le holeφ10x30 dans le trou pour fixer le plat de connexion. Reliez
le plat de connexion et le chariot d'extrémité avec le boulon M16x70.
Presse les deux incidences dans les deux côtés des roues et alors
mettez-le dans le chariot d'extrémité ; Fixez les roues avec l'axe et la douille d'axe.
Fixez l'axe avec le plateau d'axe ; Fixez le plateau d'axe avec des boulons.
Installez le tampon en caoutchouc sur le plat de joint et avez puis fixé le plat de joint sur les deux extrémités du chariot d'extrémité avec des boulons.
Ce plat de montage est utilisé pour l'installation de parenthèse de collecteur de courant au site. Enlevez le plat de montage quand installer la parenthèse de collecteur de courant, soudant la parenthèse sur le plat de montage et puis fixer le plat de montage sur le chariot d'extrémité avec des boulons.
